Sebagai supplier Rack - Luffing Portal Cranes, saya sering ditanya tentang proses desain mekanisme rack - luffing. Di blog ini, saya akan mempelajari aspek-aspek utama tentang bagaimana komponen penting dari Rack - Luffing Portal Crane dirancang.
Memahami Mekanisme Rack - Luffing

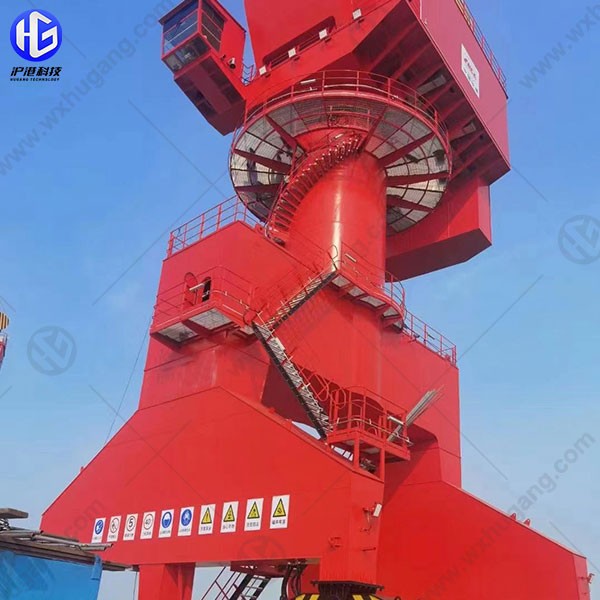

Mekanisme rack - luffing merupakan bagian fundamental dari Rack - Luffing Portal Crane yang digunakan untuk mengatur sudut jib crane. Penyesuaian ini memungkinkan derek mencapai ketinggian dan jarak yang berbeda, sehingga cocok untuk berbagai operasi bongkar muat di pelabuhan, galangan kapal, dan lingkungan industri lainnya.Derek Portal Rak-Luffing
Tujuan Desain
Desain mekanisme rak - luffing harus memenuhi beberapa tujuan penting. Pertama, ini harus memberikan operasi luffing yang lancar dan tepat. Jib harus dapat bergerak ke atas dan ke bawah dengan mantap, tanpa sentakan atau getaran yang tiba-tiba, untuk menjamin keselamatan beban dan operator. Kedua, mekanismenya harus mampu menahan beban berat. Karena crane sering digunakan untuk menangani benda besar dan berat, maka mekanisme rack - luffing harus cukup kuat untuk menopang berat jib dan beban yang dibawanya. Ketiga, desainnya harus hemat energi. Dengan meningkatnya fokus pada keberlanjutan, meminimalkan konsumsi energi selama proses luffing menjadi pertimbangan penting.
Pengumpulan Konsep dan Persyaratan Awal
Proses desain dimulai dengan pemahaman menyeluruh tentang kebutuhan pelanggan. Kami berkomunikasi erat dengan klien kami untuk menentukan kebutuhan spesifik operasi mereka, seperti kapasitas beban maksimum, kisaran sudut luffing, lingkungan kerja (misalnya, apakah lingkungan laut yang keras atau lokasi industri), dan fitur khusus apa pun yang mungkin mereka perlukan. Berdasarkan informasi tersebut, kami mengembangkan konsep awal mekanisme rack - luffing.
Desain Struktural
Desain struktural mekanisme rak - luffing merupakan langkah penting. Rak, yang merupakan batang bergigi, merupakan komponen kunci. Ini perlu dirancang dengan profil gigi, pitch, dan material yang tepat untuk memastikan kelancaran penyambungan dengan pinion. Pinion adalah roda gigi kecil yang terhubung dengan rak untuk menggerakkan gerakan luffing. Pemilihan material untuk rak dan pinion sangatlah penting. Baja berkekuatan tinggi sering digunakan untuk menahan tekanan tinggi selama pengoperasian.
Struktur jib yang terhubung dengan mekanisme rack – luffing juga perlu dirancang dengan cermat. Ini harus memiliki kekakuan dan kekuatan yang cukup untuk menopang beban dan menyalurkan gaya dari mekanisme rak - luffing. Bentuk dan dimensi jib dioptimalkan untuk mengurangi hambatan angin dan meningkatkan stabilitas derek secara keseluruhan.
Analisis Kinematik
Analisis kinematik digunakan untuk mempelajari gerak mekanisme rack – luffing. Kami menggunakan perangkat lunak canggih untuk mensimulasikan proses luffing, termasuk pergerakan jib, rotasi pinion, dan interaksi antara rak dan pinion. Analisis ini membantu kita untuk menentukan profil kecepatan, akselerasi, dan deselerasi yang optimal untuk gerakan luffing. Hal ini juga memungkinkan kami mengidentifikasi potensi gangguan atau masalah tabrakan dalam mekanisme.
Analisis Dinamis
Analisis dinamis sangat penting untuk memahami gaya dan getaran yang bekerja pada mekanisme rack - luffing selama pengoperasian. Kami mempertimbangkan faktor-faktor seperti inersia jib dan beban, gaya tumbukan selama start dan stop, serta pengaruh angin dan gaya eksternal lainnya. Dengan menggunakan perangkat lunak analisis dinamis, kami dapat memprediksi distribusi tegangan dalam komponen mekanisme dan melakukan penyesuaian desain yang diperlukan untuk memastikan keandalan dan daya tahannya.
Desain Sistem Kontrol
Sistem kontrol mekanisme rack - luffing memainkan peran penting dalam pengoperasiannya. Bertanggung jawab untuk mengatur kecepatan, arah, dan posisi gerakan luffing. Kami merancang sistem kontrol canggih yang menggunakan sensor untuk memantau posisi dan pergerakan jib. Sensor ini memberikan umpan balik real - time ke unit kontrol, yang kemudian menyesuaikan pengoperasian motor yang menggerakkan pinion. Sistem kendali juga mencakup fitur keselamatan seperti perlindungan beban berlebih dan fungsi penghentian darurat untuk mencegah kecelakaan.
Fitur Keamanan
Keselamatan adalah prioritas utama kami dalam desain mekanisme rak luffing. Selain fungsi perlindungan kelebihan beban dan penghentian darurat dalam sistem kontrol, kami juga menyertakan perangkat keselamatan mekanis. Misalnya, sakelar batas dipasang untuk mencegah jib bergerak melampaui rentang gerak yang dirancang. Sistem pengereman dirancang untuk memastikan jib dapat dihentikan dengan cepat dan aman jika terjadi keadaan darurat.
Pengujian dan Validasi
Setelah desain selesai, kami membuat prototipe mekanisme rack - luffing. Prototipe ini kemudian menjalani serangkaian pengujian, termasuk pengujian beban statis, pengujian beban dinamis, dan pengujian operasi jangka panjang. Uji beban statis digunakan untuk memverifikasi kekuatan komponen di bawah beban stasioner. Uji beban dinamis menyimulasikan kondisi pengoperasian sebenarnya untuk memeriksa kinerja mekanisme selama luffing. Uji pengoperasian jangka panjang dilakukan untuk memastikan keandalan dan ketahanan mekanisme dalam jangka waktu yang lama.
Berdasarkan hasil pengujian, kami melakukan penyesuaian yang diperlukan pada desain. Proses berulang ini berlanjut hingga mekanisme rack - luffing memenuhi semua persyaratan desain dan standar keselamatan.
Perbandingan dengan Tipe Crane Lainnya
Jika dibandingkan dengan jenis portal crane lainnya, sepertiDerek Portal PelabuhanDanDerek Portal Jib Tunggal, Rack - Luffing Portal Crane dengan mekanisme rack - luffing yang unik menawarkan beberapa keunggulan. Mekanisme rack - luffing memberikan kontrol yang lebih presisi terhadap sudut jib, yang bermanfaat untuk pengoperasian yang memerlukan penempatan beban yang akurat. Hal ini juga memungkinkan jangkauan sudut luffing yang lebih luas, sehingga memungkinkan derek bekerja di ruang yang lebih terbatas.
Kesimpulan
Kesimpulannya, desain mekanisme rack - luffing dari Rack - Luffing Portal Crane adalah proses kompleks dan multi - langkah yang melibatkan desain struktural, analisis kinematik dan dinamis, desain sistem kontrol, dan pengujian ekstensif. Dengan mempertimbangkan semua aspek ini secara cermat, kami dapat memastikan bahwa mekanisme rack - luffing menghasilkan pengoperasian yang andal, efisien, dan aman.
Jika Anda sedang mencari Rak - Luffing Portal Crane atau memiliki pertanyaan tentang produk kami, kami mengundang Anda untuk menghubungi kami untuk diskusi mendetail. Tim ahli kami siap membantu Anda menemukan solusi terbaik untuk kebutuhan spesifik Anda.
